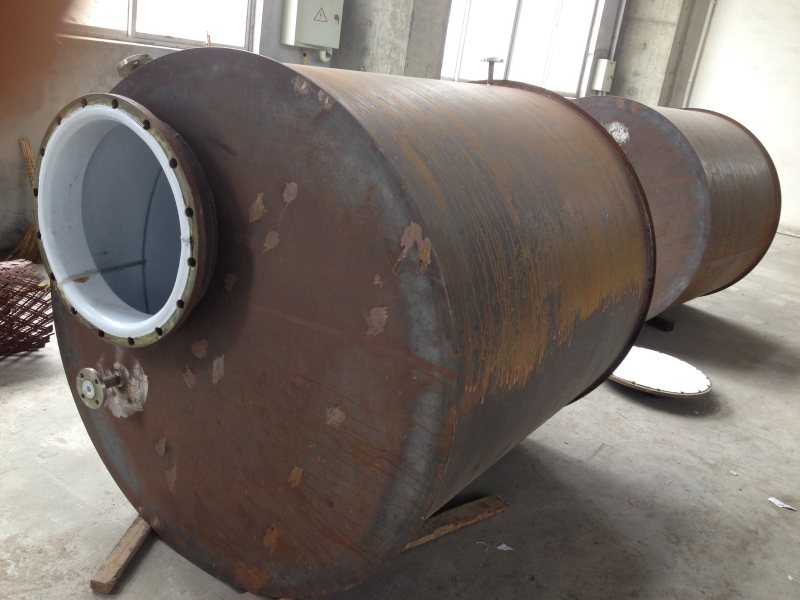

內襯PTFE作業(yè)流程

作業(yè)內容及重 點

一．工件檢驗

1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。

2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。

二．前處理

1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。

2、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設定保溫時間，徹底燒去素材殘余油質。

3、表面粗糙化：噴砂用6公斤氣壓，20#金鋼砂表面均勻噴砂

三. 內襯PTFE前處理

1、架到滾輪架上，調整轉動效果。

2、用空氣 槍不低于6kg壓力，吹凈噴砂表面余塵。

3、襯里前素材預熱干燥處理，除去表面殘留水份。

四. 涂高溫膠

1、把高溫膠提前1個小時充分和其它幾種配比好，然后倒進一個專用容器內進行攪拌混合。

2、準備好刷子和滾筒

3、帶好防護口罩、眼鏡和防塵服裝。

五．膠水干燥

24小時進行干燥，一定要保證自然干燥效果，以不粘手為標準，膠一共涂兩遍

六. 貼PTFE板

1、把事先裁減好的PTFE板一片一片貼到工件內。

2、局部加熱然后用特殊工具把PTFE板內的空氣徹底擠出。

七．焊接前準備

1、首先把PTFE板與板進行整平。

2、把板與板之間多余料用特殊工具修干凈。

3、板與板接縫處進行開V型槽，以增強焊接強度。

八.焊接

1、清潔接縫處。

2、焊接圓焊條，焊條采用PFA材質的。

3、圓焊條焊接結束后，再焊一道扁焊條，作為對焊縫的二次加強。

八．檢測

1、用膜厚儀測量膜厚是否達到要求。

2、 3mm至3.2mm防腐層就用20000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷，不產生白色火花為合格。

九. 包裝

保護 法蘭面防腐層不受碰傷為標準。
